플랜트 · 장비
충북 오송 1,600㎡ 제작동에서 설계부터 가공, 조립, 현장 설치까지 직접 합니다.
최대 ∮6,000mm 수직선반 포함 공작기계 14종 — 대형 부재를 외주 없이 가공합니다.
- 45~240TPH아스팔트 플랜트 생산능력
- 9종제작 품목
- 1,600㎡오송 제작동
01

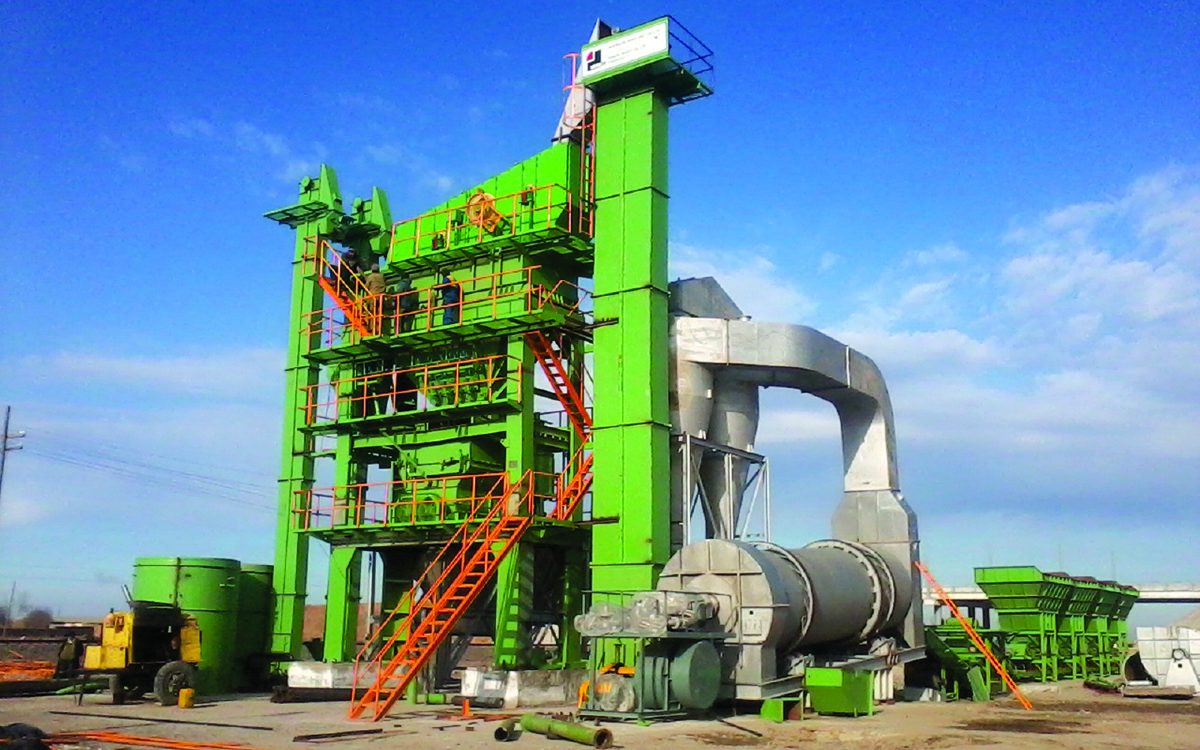

Asphalt Mixing Plant
아스팔트 믹싱 플랜트
고정식과 이동식 모두 공급합니다. 생산능력은 45TPH부터 240TPH까지이며, 이동 설치가 쉬운 구조입니다. 고객 요구에 맞춘 선택 사양을 다양하게 붙일 수 있습니다.
- 고정식 WAP-800 / 1000 / 1300 / 3000
- 이동식 WAP-500P ~ 2250P
- 반이동식 WAP-800SP / 1000SP / 1300SP
| 항목 | WAP-800 | WAP-1000 | WAP-1300 | WAP-3000 |
|---|---|---|---|---|
| 생산능력 | 40~60 Ton/Hr | 60~80 Ton/Hr | 80~104 Ton/Hr | 200~240 Ton/Hr |
| Cold bin | 8.0 ㎥ | 12 ㎥ | 12 ㎥ | 15 ㎥ |
| Belt feeder | W450 · 5~50 Ton/Hr | W450 · 5~50 Ton/Hr | W500 · 6~60 Ton/Hr | W600 · 6~75 Ton/Hr |
| Slant conveyor | W600 | W600 | W750 | W750 |
| Dryer burner (MAX) | 150 × 840 L/Hr | 200 × 1,120 L/Hr | 250 × 1,400 L/Hr | 300 × 1,680 L/Hr |
| Turbo blower | 260 ㎥/min | 340 ㎥/min | 420 ㎥/min | 510 ㎥/min |
| Vibrating screen | 130 Ton/Hr · 3.5DECK | 170 Ton/Hr · 4DECK | 210 Ton/Hr · 4DECK | 250 Ton/Hr · 4DECK |
| Hot bin | 10 ㎥ | 16 ㎥ | 24 ㎥ | 26 ㎥ |
| Mixer | 1,500 Kg/B | 2,000 Kg/B | 2,500 Kg/B | 3,000 Kg/B |
| Bag filter | 478.98 ㎥ | 684.2 ㎥ | 846.96 ㎥ | 957.43 ㎥ |
| Exhaust fan | 800 ㎥/min | 1,100 ㎥/min | 1,400 ㎥/min | 1,590 ㎥/min |
| 총 소요전력 | 357.1 KW | 418.05 KW | 505.3 KW | 611.6 KW |
Turbo blower와 Exhaust fan은 정압 각 250mmAq, 400mmAq 기준입니다. 아스팔트 탱크 30,000L, 열매체 히터 600,000kcal/Hr, 조작실 W2,400 × L5,200 × H2,800이 기본 구성에 포함됩니다.
| 구분 | 모델 | 생산능력 |
|---|---|---|
| 이동식 | WAP-500P | 40 ton/hr |
| WAP-800P | 64 ton/hr | |
| WAP-1000P | 80 ton/hr | |
| WAP-1300P | 100 ton/hr | |
| WAP-1500P | 120 ton/hr | |
| WAP-2000P | 160 ton/hr | |
| WAP-2250P | 180 ton/hr | |
| 반이동식 | WAP-800SP | 64 ton/hr |
| WAP-1000SP | 80 ton/hr | |
| WAP-1300SP | 100 ton/hr |
02

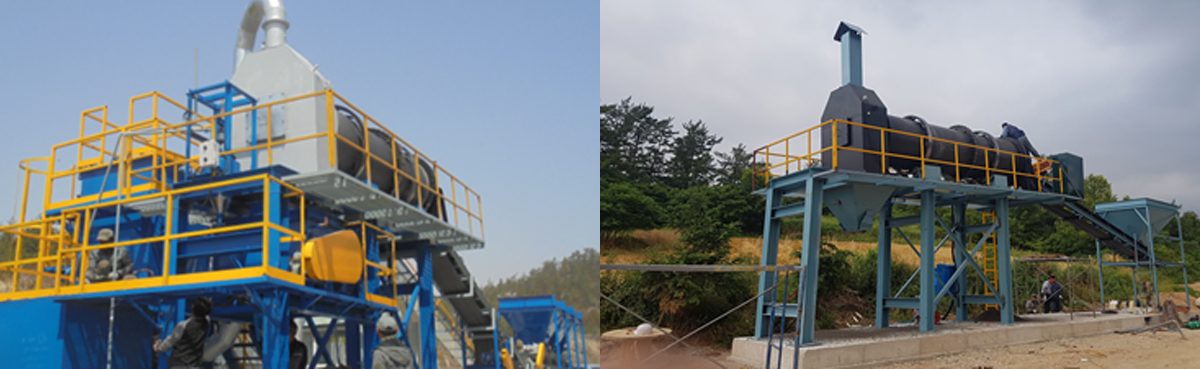

Recycling Asphalt Mixing Plant
순환골재 아스팔트 플랜트
폐아스콘을 재생하는 고정식 설비입니다. 백필터를 사용하며 흡착물 2종을 처리합니다.
| 모델 | 생산능력 | 전력 |
|---|---|---|
| WHRAP-20 | 20 Ton/Hr | 20 Kw |
| WHRAP-40 | 40 Ton/Hr | 80 Kw |
| WHRAP-60 | 60 Ton/Hr | 150 Kw |
03

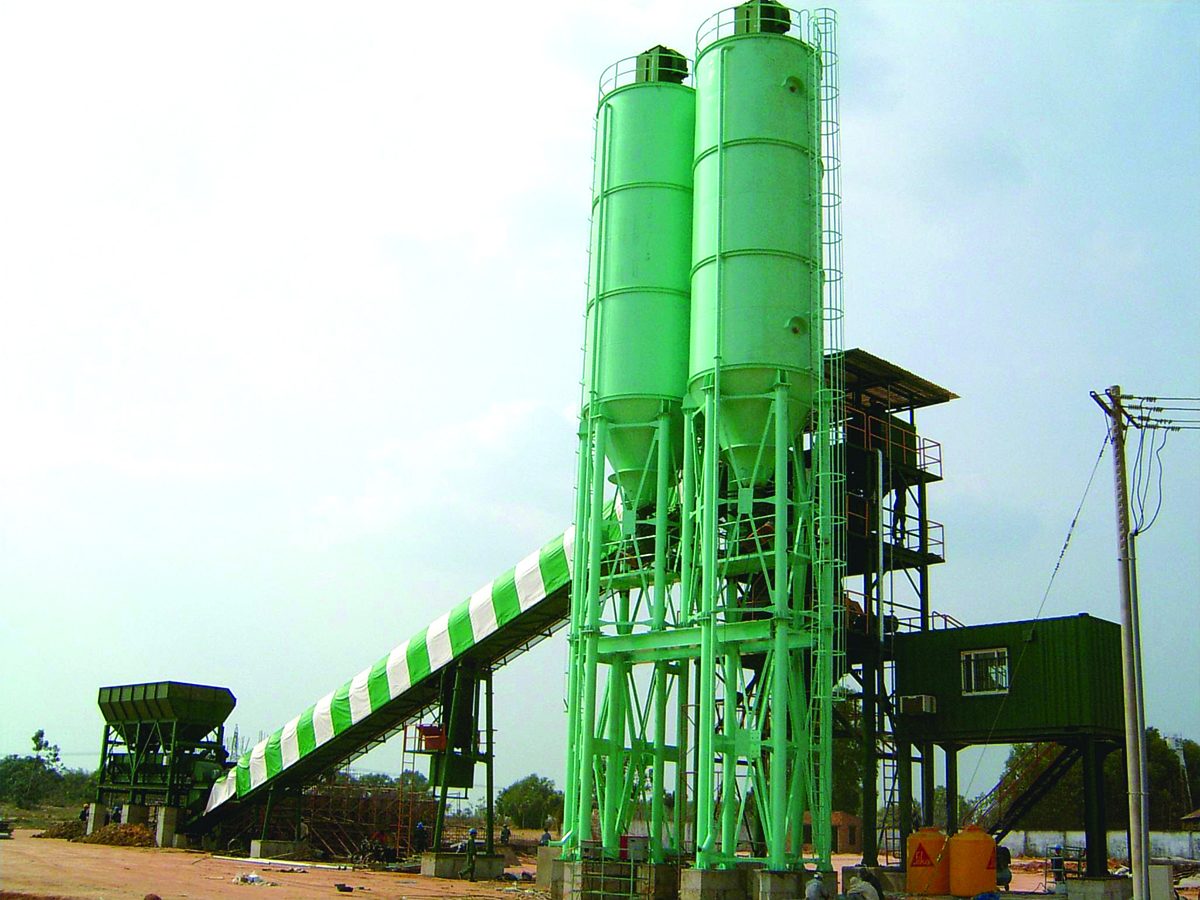

Concrete Mixing Plant
콘크리트 배칭 플랜트
이동식과 고정식으로 나뉘며 제작 용량은 30㎥부터 320㎥까지입니다. 시멘트 언로딩 시스템을 비롯해 요구에 맞는 사일로를 함께 공급합니다.
- WBP 30 / 60 / 90 / 120
- 고정식 · 이동식
- 사일로 · 언로딩 시스템 연계
| 항목 | WBP 30 | WBP 60 | WBP 90 | WBP 120 |
|---|---|---|---|---|
| 생산능력 | 30 ㎥/H | 60 ㎥/H | 90 ㎥/H | 120 ㎥/H |
| Mixer 용량 | 0.5 ㎥ | 1.0 ㎥ | 1.5 ㎥ | 2.0 ㎥ |
| Mixer 형식 | D-500 | TW-1000 | TW-1500 | TW-2000 |
| 구동 모터 | 15 KW | 30 × 1 KW | 22 × 2 KW | 30 × 2 KW |
골재 빈, 사일로, 계량 빈 사양은 현장 조건에 따라 조정됩니다. 상세 사양은 문의해 주십시오.
04

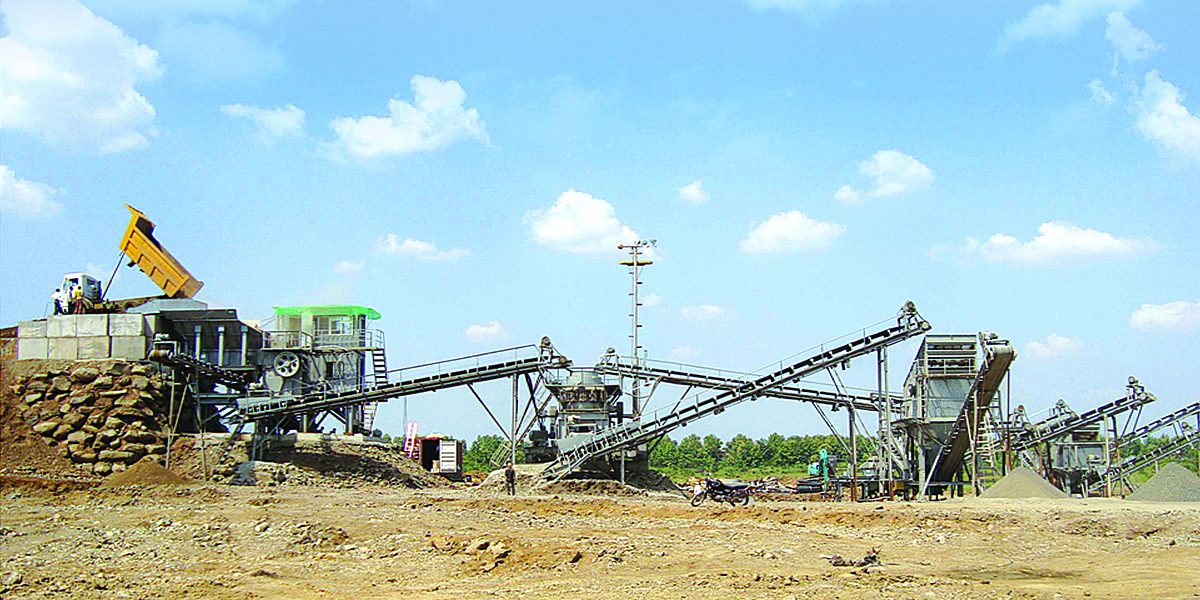

Crushing Plant
크러싱 플랜트
대형 1차 죠 크러셔부터 콘 크러셔, 3차·4차 마무리용 VSI까지 일관 분쇄설비를 구성합니다. 구조가 단순해 조작과 정비가 쉽습니다. 크러셔 부품도 함께 공급합니다.
- 진동 피더 WVS-100 ~ 300
- 죠 크러셔 WJC-100 ~ 500
- 콘 크러셔 · VSI
| 모델 | Feed Opening |
|---|---|
| WVS-100 | 1,500 × 3,600 mm |
| WVS-150 | 1,800 × 4,200 mm |
| WVS-200 | 2,100 × 6,000 mm |
| WVS-250 | 2,400 × 7,500 mm |
| WVS-300 | 2,700 × 7,500 mm |
| 모델 | Feed Opening |
|---|---|
| WJC-100 | 750 × 500 mm |
| WJC-150 | 900 × 600 mm |
| WJC-200 | 1,050 × 750 mm |
| WJC-300 | 1,200 × 1,000 mm |
05

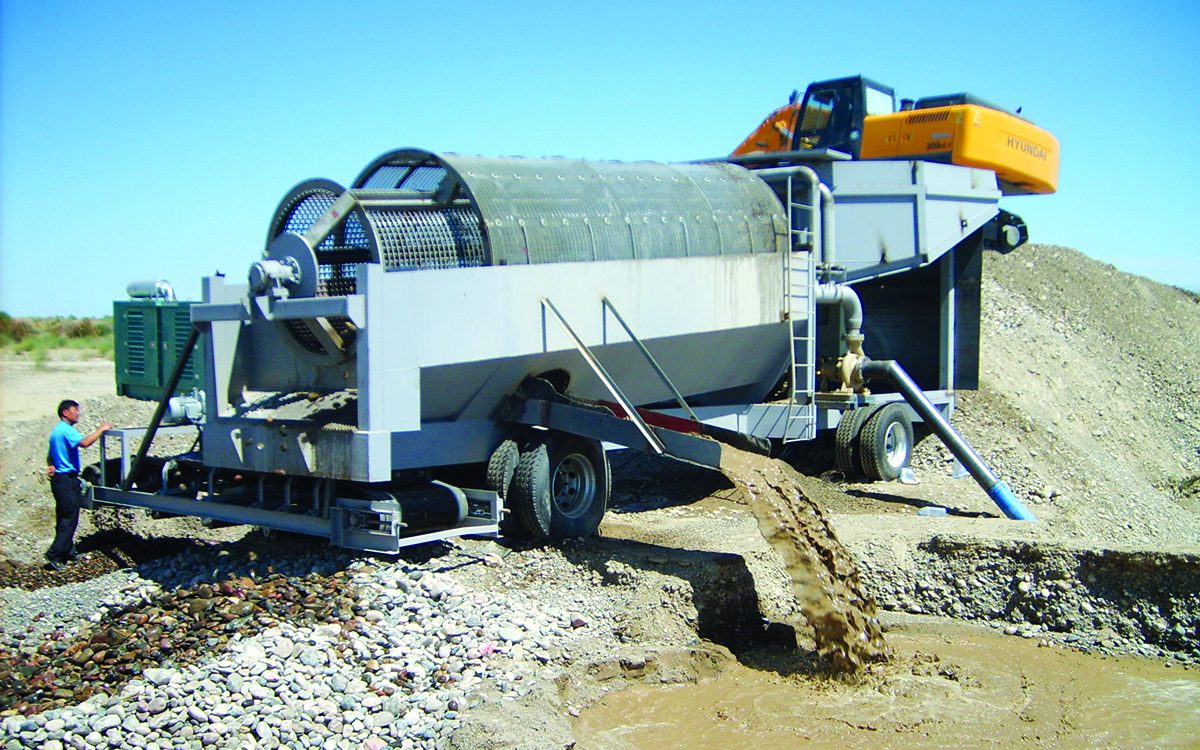

SAND Separator
샌드 세퍼레이터
습식 방식으로 모래와 자갈, 잡석을 분리합니다. 세 모델 모두 D1146 143ps 엔진을 쓰며 크기는 동일합니다.
| 모델 | 중량 | 투입량 | 배출물 |
|---|---|---|---|
| WJTS-328 | 19,000 | 200~300 | 모래 · 자갈 2종 · 잡석 |
| WJTS-318 | 18,000 | 200~300 | 모래 · 자갈 1종 · 잡석 |
| WJTS-308 | 17,000 | 200~300 | 모래 · 잡석 |
공통 사양 — 습식, D1146 143ps 807cc, 10,500 × 3,800 × 4,100
06

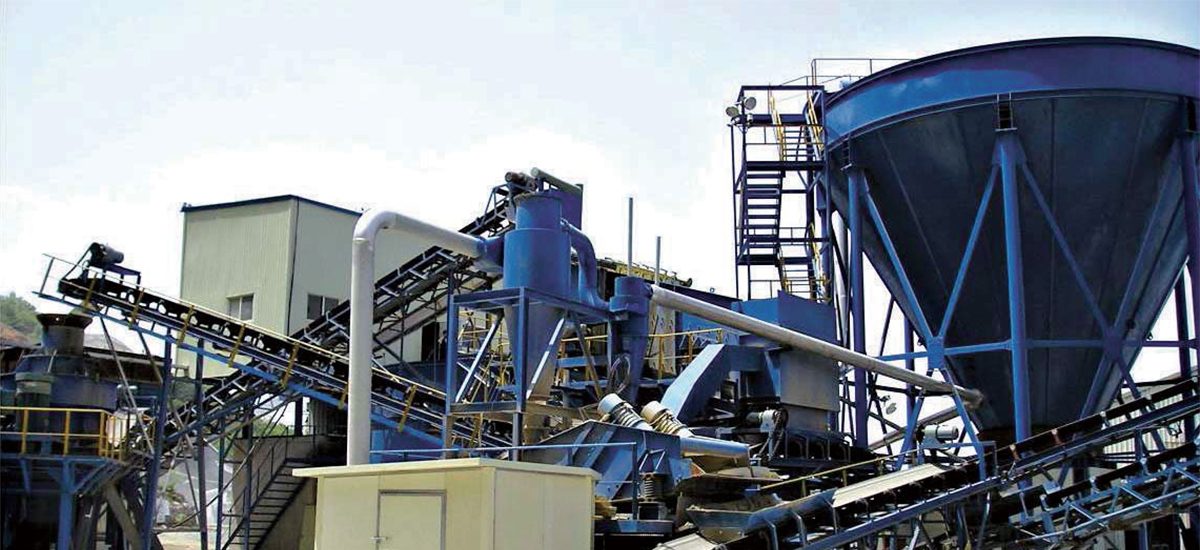

Sand Plant
샌드 플랜트
시간당 100톤부터 300톤까지 네 가지 용량으로 구성합니다. 호퍼부터 피더, 스크린, 임팩트 크러셔, 분급기, 탈수 스크린, 농축조, 슬러지 사일로까지 한 라인으로 공급합니다.
| 구성 | 100 T/hr | 160 T/hr | 200 T/hr | 300 T/hr |
|---|---|---|---|---|
| Hopper | 10 ㎥ | 15 ㎥ | 20 ㎥ | 30 ㎥ |
| Vib. Feeder | WJGF-0715W | WJGF-0918 | WJGF-1220 | WJGF-1524 |
| Vib. Screen | WJSR-2160 | WJSR-2470 | WJSR-3072 | WJSR-2470 × 2 |
| Impact crusher | WJIP-1000 | WJIP-1200 | WJIP-2200 | WJIP-3800 |
| Classifier | WJHMC-3670 | WJHMC-4270 | WJHMC-4870 | WJHMC-5470 |
| Dewatering screen | WJDS-1024 | WJDS-1530 | WJDS-1833 | WJDS-2145 |
| Thickener | WJC-10040 | WJC-12040 | WJC-15040 | WJC-15060 |
| Sludge silo | 100 ㎥ | 200 ㎥ | 300 ㎥ | 400 ㎥ |
07
Dredger
준설선
설계부터 건조까지 자체적으로 수행합니다. 준설토 처리시스템과 그 제어방법, 조립형 준설선과 조립 방법, 부스터선을 이용한 준설물 전송 방식으로 특허를 출원했습니다.
- 조립형 준설선
- 부스터선 전송 방식
- 준설토 처리시스템
현장 조건에 맞춰 설계합니다. 준설 심도와 이송 거리를 알려주시면 사양을 제안드립니다.
08

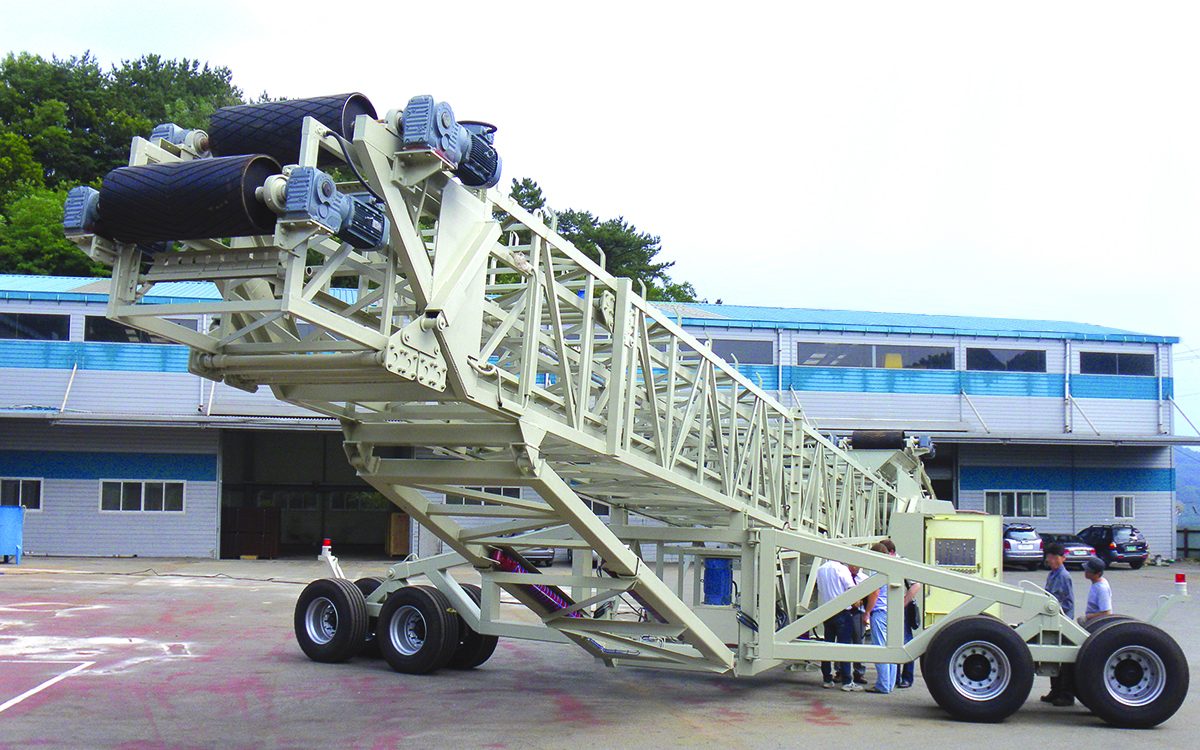

Stacker
스태커
골재를 적치하고 이송하는 컨베이어 설비입니다. 이동식 트레일러형으로도 제작합니다.
적치 높이와 이송 거리에 맞춰 제작합니다.
09

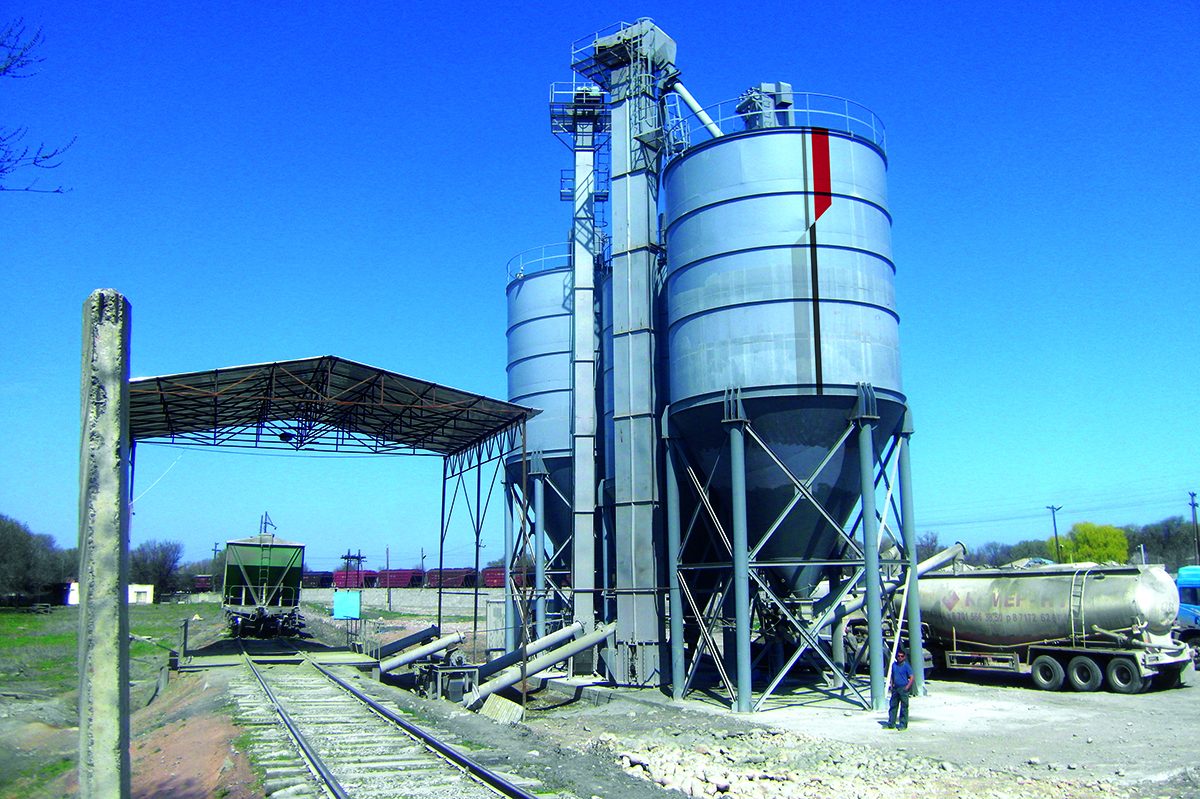

Unloading System
언로딩 시스템
시멘트와 골재를 하역해 사일로로 보내는 설비입니다. 콘크리트 배칭 플랜트와 연계해 구성합니다.
하역 대상과 처리량에 맞춰 제작합니다.
외주 없이 직접 가공합니다
-
1,600㎡
오송 제작동
크러셔·샌드플랜트 생산공장, 조선소, 사무동을 갖춘 대단위 공장입니다.
-
∮6,000mm
최대 가공 지름
수직선반 8대, 선반 3대, 보링기, 밀링, 레디얼 드릴링 머신을 보유합니다.
-
14종
보유 공작기계
정밀 작업에 맞춰 세팅되어 있습니다. 관급과 대기업 직접 주문을 수행합니다.
필요한 설비와 현장 조건을 알려주십시오
생산능력, 설치 부지, 이동 여부를 알려주시면 적합한 모델과 개략 견적을 회신드립니다.
